Как проверить катушку зажигания?

Катушка — это один из основных и базовых элементов любой системы зажигания. Она предназначена для того, чтобы преобразовывать низкое напряжения от сети автомобиля, аккумуляторной батареи (АКБ) или генератора, в высоковольтное. Бортовое напряжение в 6 вольт, 12 или в 24 вольта она способна трансформировать в напряжение 20-35 тысяч вольт, в зависимости от конструкции автомобиля и системы зажигания. Она — повышающий трансформатор. Признаки неисправности катушки зажигания — разные. От недостаточного высокого напряжения для образования искры необходимой силы (энергии) до полного ее отсутствия на свечах. Проверить катушку зажигания в гаражных условиях можно лишь на двигателях с батарейным зажиганием давних годов выпуска. Современную катушку можно проверить только в условиях автосервиса.

Принцип работы катушки зажигания

Катушка зажигания, как я уже сказал, является высоковольтным импульсным повышающим трансформатором. Ее первичная обмотка имеет не очень большое количество витков провода толстого сечения и рассчитана на низкое напряжение бортовой сети автомобиля:

• на 12 вольт у подавляющего большинства легковых автомобилей,
• на 24 вольта у многолитровых дизельных автомобилей, автобусов и грузовиков;
• на 6 вольт в автомобилях старых годов выпуска и на мотоциклах.

Вторичная обмотка катушки выполнена из провода гораздо более тонкого сечения, и с гораздо большим количеством витков. Благодаря электромагнитной индукции во вторичной обмотке и создается высокое выходное напряжение. По высоковольтным проводам оно передается на прерыватель-распределитель. В автомобилях с батарейным зажиганием — это трамблёр, в авто с транзисторным или электронным зажиганием — это электронный блок управления зажиганием (ЭБУ), и далее — на свечи. Именно оно (высокое напряжение) и обеспечивает искру между электродами свечей, которая воспламеняет топливовоздушную смесь в цилиндрах.

Виды и типы катушек зажигания

Устройство катушки зажигания, как и любого другого электрического прибора — не самое сложное. Как устроена катушка зажигания, можно прочесть в любом учебнике или даже в собственной Инструкции к автомобилю.

Сегодня различают два типа катушек:

• общая катушка — она, как правило, одна и генерирует высоковольтное напряжение для всех цилиндров двигателя; в электрической схеме находится перед прерывателем-распределителем или ЭБУ;
• индивидуальная катушка –  она предназначена для отдельного цилиндра и располагается непосредственно перед свечой зажигания.

Так устроена так называемая общая катушка зажигания на автомобилях с батарейным зажиганием и карбюраторной системой питания.

Где находится катушка зажигания? По-разному, в зависимости от конструкции самого автомобиля и его системы зажигания. Общие катушки применяются в батарейных системах, а индивидуальные, как правило — в системах транзисторного и электронного зажигания. Первичная обмотка в индивидуальных катушках, при этом, находится непосредственно внутри вторичной, а высоковольтный импульс передается на каждую свечу (по числу цилиндров) практически без потери энергии.

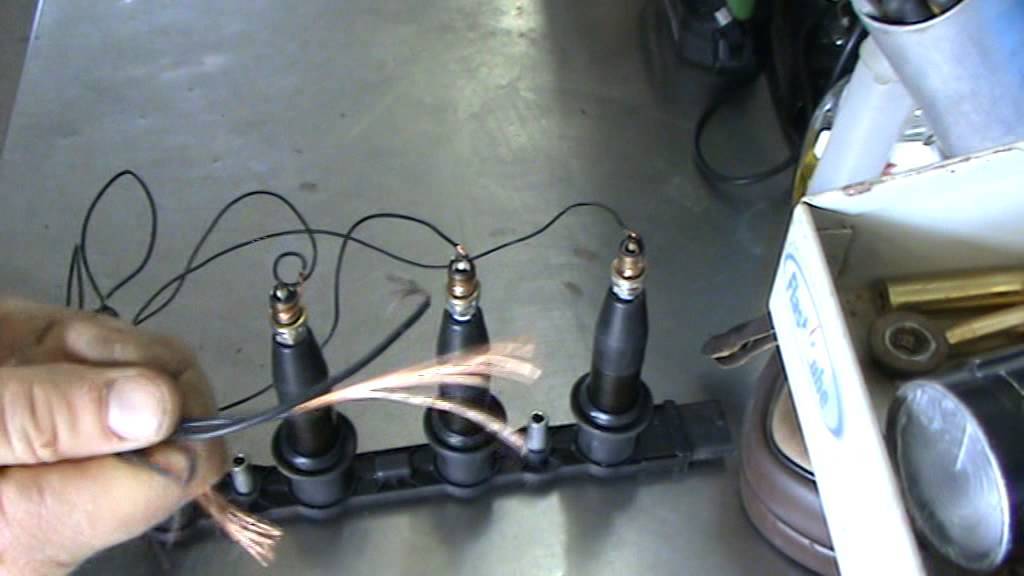

Так выглядит рампа с четырьмя индивидуальными катушками

Характеристики катушек зажигания — также разные, в зависимости от типа транспортного средства, от класса автомобиля, от мощности двигателя, от принципиальной и монтажной схемы электрооборудования… а также еще от множества конструкционных и компоновочных решений.

Из личного опыта — добавочное сопротивление

В некоторых конструкциях последовательно первичной обмотке включено добавочное сопротивление или резистор. Его спираль изготовлена из стального сплава с довольно высоким температурным коэффициентом сопротивления. При наличии избыточного тока сопротивление увеличивается, и сила тока уменьшается, и таким вот способом производится автоматическое его регулирование.

Неопытный водитель при запуске двигателя утром на севшем аккумуляторе, в том числе и пусковой рукояткой («кривым стартером»), не знает, что нужно принудительно замкнуть этот добавочный резистор отверткой или куском проволочки. Тогда двигателю будет легче завестись. Опытный водитель об этом всегда помнит.

Как увидеть неисправности катушки зажигания

Как проверить катушку зажигания, досконально знает даже рядовой автомобильный электрик, но основные признаки сумеет различить и рядовой автовладелец. Если, например, изоляция корпуса катушки нарушена, то и искровой разряд будет идти по пути наименьшего сопротивления.  Это называется — пробой. Электрический ток, который предназначен для воспламенения топливовоздушной смеси в цилиндрах, будет уходить на ближайшую металлическую деталь, на «массу» автомобиля, а не на центральный электрод свечи.

На пропуски искры в цилиндрах автомобиль будет реагировать следующим образом:

• затруднится пуск двигателя не только на холодную утром, но и в процессе эксплуатации – днём;
• на холостом ходу он станет работать неустойчиво;
• движение автомобиля будет сопровождаться рывками;
• появятся провалы при наборе оборотов, при разгоне автомобиля;
• будут слышны хлопки разной интенсивности в выпускную систему (выхлопная стреляет) или наоборот выхлопные газы будут возвращаться и «стрелять» во впускной тракт. Такое также бывает, в частности, при  слишком раннем угле опережения зажигания.

Однако всё вышеперечисленное  — это только начальные симптомы «умирающей» катушки, а в случае полного ее отказа, в зависимости от конструкции двигателя, сгоревшая индивидуальная катушка заставит «потухнуть» только один цилиндр, а общая катушка — весь двигатель. И автомобиль остановится.

Причины неисправности катушек

Неисправности катушки зажигания бывают следующими:

1. Обрыв низковольтного провода или разрыв подводящего контакта;
2. Выход из строя датчика распредвала  (или одного из двух распредвалов) либо коленчатого вала;
3. Поломка распределителя зажигания в батарейных системах;
4. Любая неисправность в ЭБУ в электронных типах систем зажигания.

Самым доступным прибором для проверки катушек зажигания своими руками в условиях гаража является мультиметр, который следует включить в режим проверки сопротивления (омметра). Еще один способ — с помощью разрядника, моделирующего работу системы зажигания, но это оборудование — уже более «серьезное».

Проверка катушки мультиметром

Из личного опыта

Однажды ночью на трассе, буквально «в степи», мне понадобилось зачем-то полезть под капот. Это был древний Москвич-412, а за окном — темень. Я остановился, поднял тяжелую железную крышку капота и в моторном отсеке увидел — буквально — настоящее светопреставление. Как на Новый год! Из «пробитой» крышки распределителя в районе 2-го цилиндра искра уходил прямо в блок цилиндров, по всем четырем проводам высокого напряжении искра бежала — также в буквальном смысле этого слова — прямо поверх изоляции, а с наконечника свечи на первом цилиндре искра через раз — то в цилиндр, то на массу.  Картинка была просто завораживающая.

И тут я понял, почему по утрам мой двигатель начинал подхватывать только на пятой-седьмой секунде и, заведясь, трясся, пока не прогреется, словно припадочный. С тех пор я куда более внимательно стал относиться к рекомендациям типа: «меняйте свечи по истечению сроков пробега» или «периодически, один раз в два года, заменяйте провода высокого напряжения новыми». А периодическая (и систематическая) проверка катушки зажигания теперь закрепилась в моем сознании — навсегда!

Проверка катушки зажигания

Диагностика катушек зажигания на современном автомобиле с впрыском и с электронным распределением искры кардинально отличается от методов и приемов проверки катушек на транзисторной и уж тем более на батарейных системах зажигания.

Повторю: кардинально!

Проверка катушки зажигания тестером — прошлый век.

Как проверить катушку зажигания мультиметром — позапрошлый век.

Никто теперь не проверяет специально сопротивление катушки зажигания, поскольку в современной индивидуальной катушке такового просто нет. Сегодня работу двигателя внутреннего сгорания, а также всех его систем, включая систему зажигания и работу катушек на цилиндрах, проверяют специальными тестерами, узкоспециализированными либо универсальными приборами электронной диагностики.

В заключение хочу сказать, что на сроки службы катушки (катушек) зажигания, да и всего остального электрического и электронного оборудования автомобиля, влияют условия, в которых эксплуатируется автомобиль. Настоятельно рекомендую менять катушки, свечи и провода в сроки, предписанные заводом-изготовителем вашего автомобиля. А также строго и в сроки проходить общие регламентные ТО.

При мойке моторного отсека не допускайте бездумного и безоглядного заливания его водой. Больше того, многие современные автопроизводители не просто запрещают мойку двигателей и моторных отсеков своих авто, но и наносят под капотом специальные маркеры, один из которых выглядит как перечеркнутый пистолет «кёрхера». С особым тщанием следите за состоянием и работой приборов электрооборудования — и тогда, вполне возможно, вам не придется менять катушки.

Что касается непосредственно модулей и вообще систем зажигания, то и тут рекомендации просты:

1. Не оставляйте надолго включенным зажигание без запуска мотора. Это весьма существенно сокращает сроки службы, во-первых, электрического бензонасоса, а также (и во-вторых) — катушек зажигания.
2. Находите время для систематической очистки и проверки состояния катушек и других приборов электрооборудования авто.
3. Контролируйте крепления навесного оборудования на двигателе, в том числе топливопроводов и высоковольтных проводов.
4. Не пытайтесь отсоединить высоковольтный провод от катушки или свечи голыми руками при заведенном двигателе и даже при «просто включенном» зажигании. Шарахнет так, что лететь будешь от моторного отсека, как от сковородки собственной жены. Нет, не убьёт, но запомнишь надолго.

Все работы по системам зажигания, по электрооборудованию и электронной начинке автомобиля (если вы не профессиональный автомобильный электрик или электронщик) никогда не проводите самостоятельно, а доверьтесь профессионалам. Выбрать ближайший к вам специализированный автосервис вам поможет сайт — Аutоbооkіng. И инструментарий поиска тут весьма прост.

Сергей Жебаленко,

автомобильный инженер, журналист,

редактор автомобильной программы «Мотор-ТВ»
