Обозначение значков на панели приборов авто

Казалось бы, расшифровка значков на приборной панели  для грамотного автовладельца не самая сложная задача.  К тому же, при покупке авто, к автомобилю прилагается и Сервисная книжка, и Инструкция по эксплуатации. Да ещё и менеджер не единожды акцентирует внимание покупателя на панель приборов авто, где отображаются все информационные, сервисные и служебные функции продаваемой модели и/или ее модификации. Но с другой стороны, современные автомобили технологически и технически стали сегодня настолько сложными, что не всякий (даже грамотный) автомобилист сумеет до конца разобраться во всех значениях индикаторов, число которых (по некоторым подсчетам) перевалило уже далеко за полторы сотни. И что самое интересное: точного их количества не знает никто, поскольку каждый производитель порой даже придумывает свои собственные.

    Два мира и две философии

    Также следует обозначить две главенствующие (и взаимно противоположные) философии, которые исповедуют сегодня автомобильные производители.

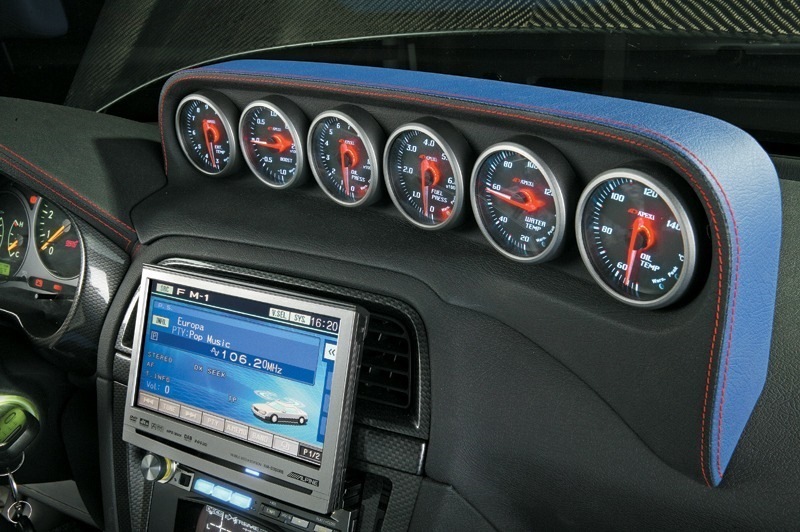

   Первая, меньшая часть считает, что водитель обязан (и имеет право) активно участвовать не только в управлении автомобилем, но и непрестанно               контролировать работу всех его систем, механизмов, узлов и агрегатов.  На приборной доске в таких автомобилях не очень много индикаторов и                 светодиодов,   их почти нет. А вот стрелочных, аналоговых, цифровых и электронных приборов и указателей – до нескольких десятков. К подобным           производителям следует   отнести всех тех, кто изготавливает гипер- и спорткары (sports cars), а также так называемые sporty cars «околоспортивные»       модели — мощные седаны и   купе  класса Гран Туризмо (Grand Turismo).

 Прибавляйте сюда статусные среднемоторные, тарги и  кабриолеты, а также   «навороченные» мощные модификации гражданских моделей. И это понятно. В таких   авто, как, например, Porsche 911 Carrera S, Ford Mustang Shelby GT350 и им подобных   водителю критично важно знать не только о том, что масло в двигателе имеется, но и то,  что его давление в системе нормальное, что его температура также в норме, плюс еще массу параметров. И не только моторного масла, но иногда даже температуру  тормозной жидкости и/или температуру на поверхности тормозных дисков. Водительское место в таком автомобиле иногда похоже на кабину истребителя, и к слову, оно так  и называется — кокпит. К числу производителей этого сегмента можно отнести японскую Honda, немецкие BMW и Porsche, некоторые американские авто, где подобная  философия проявляется даже в массовых моделях.

Вторая группа производителей считает, что лишняя информация водителю ни к чему, и этих производителей гораздо больше. «Первооткрывателями» этой философии считают американцев, а в Европе на практике первой ее применила компания Opel, тогда принадлежавшая группе компаний General Motors. В какой-то момент конструкторы решили, что автовладельцу незачем знать даже температуру двигателя, а точнее – охлаждающей жидкости, и… стрелочный индикатор с приборки исчез. Появились два светодиода — синий указывал, что зажигание включено и двигатель холодный (и по мере прогрева эта синяя точечка исчезала), а красный индикатор сигнализировал о том, что двигатель начинает перегреваться, и следует остановиться.

К числу производителей, которые исповедуют именно эту философию, можно отнести  всех остальных — из массового сектора мирового автопрома.  Именно поэтому индикаторов и значков на приборных панелях сегодня «развелось» так много.

Цвета индикаторов

Несмотря на разносортицу, в своей основной массе обозначение значков на панели приборов все-таки стандартизировано и приведено к вполне адекватным и всем понятным правилам. Например, цвет.

По своему цвету индикаторы делятся на 4 группы:

1. Зеленым цветом обозначаются так называемые информационные индикаторы; это – указатели поворотов, световые приборы наружного освещения, Cruise Control, Line Assist и многие другие.

2. Отдельной (небольшой) группой стоят синие значки — самый всем известный, например, это дальний свет, —  а также указатели включения различных вспомогательных систем, в частности, системы старт-стоп двигателя — Start/Stop System и других подобных систем.

Примечание. Что касается символов первых двух групп, зеленого и синего, то они обычно, повторяю, призваны исключительно информировать водителя о том, что все в порядке и все в автомобиле функционирует нормально.

3. Оранжевые и/или желтые указатели говорят о том, что данный узел, система или механизм нуждается во внимании не только водителя, но и сервисного центра. В большинстве случаев это знак водителю обратиться за помощью к специалисту,  произвести диагностику, а то и ремонт (замену) детали или всего узла.

Примечание. Что касается данных указателей (желтого или оранжевого), то горящий индикатор — это, как правило, рекомендация, а вот мигающий — уже директива!  Мигающий индикатор предписывает водителю немедленно остановиться и выяснить причину. В случае «неподчинения», управляющая программа может перевести работу двигателя в аварийный режим, а то и вовсе его заглушить. Аварийный режим не позволяет, в частности, водителю разгоняться, а на автомате даже не переключаются передачи; двигатель будет продолжать работать на оборотах  2-2,5 тысяч об/мин и до сервиса дотянуть позволит, но не более. Но в большинстве случаев мигающий индикатор предписывает остановиться немедленно!

4. И, наконец,  индикаторы красного цвета. Как правило, они свидетельствуют о серьезных поломках или сбоях в системах. Эксплуатация данного транспортного средства должна быть немедленно прекращена. Простыми словами, при появлении красного индикатора следует  тут же остановиться и заглушить двигатель.

Примечание. Однако следует помнить также и о том, что значки красного цвета зачастую используются тоже как информационные, например, информируют водителя о не выключенном стояночном тормозе, о незаведенном или перегретом двигателе и тд.

Наиболее важные значки на приборной панели

На самом деле, я не встречал в интернете более глупого вопроса об индикаторах на приборной панели. ВАЖНЫХ и НЕВАЖНЫХ индикаторов — не бывает. Игнорирование любого из них может привести к таким непредсказуемым и финансово неадекватным последствиям, что порой страшно себе представить.  И любой механик на любом автосервисе может рассказать вам множество подобных историй.

Довольно часто можно услышать (или прочитать в интернете), как «умудренный опытом» старший товарищ советует начинающему неопытному автовладельцу, что, мол, да не обращай ты внимания на эти значки, мол, нужно всего лишь выключить-включить зажигание, и индикатор с приборки исчезнет. А если не помогает, — продолжает такой «знаток», — то следует снять с аккумулятора клемму и снова ее надеть, и все проблемы исчезнут.

Не исчезнут!

На приборной доске такой индикатор может и пропадет, но это не означает, что была решена проблема с узлом или системой; сигнализатор исчез, а проблема осталась. Подобное также случается и на непроверенном «левом» автосервисе, когда некий человек в синем комбинезоне подключает к диагностическому разъему вашего авто свой компьютер, что-то там «подшаманивает». Наконец, заявляет, что все ошибки в бортовом компьютере вашего автомобиля стёрты.

Да, ошибки-то он вытер, но ли была решена сама проблема?

Кроме того, приборная панель автомобиля зачастую является одним из инструментов обмана доверчивого покупателя ушлым продавцом. Нечистые на руку «перепродавцы» автомобилей банально… отключают «непослушные» индикаторы от их датчиков и сенсоров. Нет значка на приборной панели — значит, и нет самой проблемы. В автомобилях 90-х и начала 2000-х годов с обычной «проволочной» проводкой этот индикатор банально откусывался плоскогубцами, а в современных авто с так называемой CAN-шиной такой способ не «работает», поэтому мошенники перерезаются дорожку на плате к индикатору или светодиоду. Именно поэтому всякий покупаемый автомобиль следует проводить через полноценную компьютерную диагностику на профильной СТО.

При всем их изобилии значение значков на приборной панели должно быть вам понятно, их нужно знать (читайте Инструкцию по эксплуатации конкретно вашего авто). По крайней мере, нужно знать основные, базовые, и их – не много:  датчик исправности тормозной системы, указатели исправности систем охлаждения и масляной системы, а также исправного функционирования электрооборудования, то есть — уровня и наличия заряда в аккумуляторной батарее.

Специфика разных производителей

Говорил и повторю еще раз, при наличии «всеобъемлющих договоренностей» между производителями, при существовании в мировом автопроме всего нескольких определяющих стандартов, форма и функционал индикаторов могут различаться.

У некоторых производителей для двигателя и трансмиссии имеется всего 1 (один) индикатор, у других — 2 (два). Иногда это значок в форме контура двигателя желтого цвета, в другом случае — надпись «Check Engine», а в американских автомобилях это надпись «Service Engine Soon». Причем значок этот  должен ОБЯЗАТЕЛЬНО загораться каждый раз при включении зажигания и ОБЯЗАТЕЛЬНО тухнуть, если все исправно.

У немцев свои правила, хотя на некоторых моделях Skoda (которая, кстати, входит в состав Volkswagen Auto Group) этот индикатор горит только при наличии неисправности,  а обычно он гаснет с 3-секундной задержкой после запуска ДВС.

У других производителей о неисправности силового агрегата сигнализируют  2 (два) индикатора: Check Engine указывает не неисправность компонентов, которые отвечают за токсичность выхлопа, а индикатор Service Vehicle Soon («Вам скоро на сервис») или значок в форме контура авто с гаечным ключом, указывает на неисправности в основных системах  ДВС (масляной, охлаждения или в работе иммобилайзера). Этот гаснет с такой же 3-секундной задержкой после включения зажигания, но обязательно  до запуска двигателя.

Словом, подводных камней и нюансов, которые порой не известны даже мастерам из универсальных сервисов «для всех марок», великое множество. Такие технические нюансы известны только мастерам монопрофильных сервисов – то есть, фирменных, брендовых. Словом — официальных.

Помимо индикаторов, если так можно выразиться, «общего назначения», которые применимы (и применяются) ко всем или к очень многим маркам, моделям и модификациям автомобилей, существует целый класс так называемых «нишевых». Они устанавливаются на дизельные, газовые, гибридные авто и электромобили. А еще в природе имеются и совсем  экзотические, как, например, индикатор незакрытой крыши кабриолета, разумеется, только в автомобилях с кузовом купе-кабриолет.

Значки на панели приборов систем безопасности

Значки приборной панели, которые относятся к системам активной и пассивной безопасности, игнорировать никак нельзя. И это очевидно даже несмотря на то, что общее их количество сегодня приближается к полусотне. Панель приборов авто — это ваш источник информации, а расшифровка значков на приборной панели – ниже в таблице:

Значки систем стабилизации

Значки на панели приборов, которые относятся к системам стабилизации движения, следует разделить на две основные группы. К первой относятся значки (и системы) «доцифровой эпохи», когда даже антиблокировочная система тормозов (ABS), по большому-то счету, была больше механическим узлом, чем электронным прибором. До нескольких тысяч раз в секунду растормаживание-затормаживание тормозного диска осуществлялось посредством простых электрических индукционных катушек, а сегодня системами стабилизации управляют полноценные ЭБУ (электронные блоки управления). А в системах автомобилей люкс- и элит- сегментов этим занимается, ни много ни мало, а ИИ — искусственный интеллект. Такие системы стабилизации отслеживают не только скорость каждого из четырех колес на проезжей части, но и угол поворота управляемых колес, и разницу скоростей колес на ведущей оси, и продольное (а также поперечное и вертикальное) перемещение подвески относительно подрамника или всего остального кузова автомобиля. Система радаров и лидаров отслеживает состояние дорожного покрытия непосредственно перед автомобилем и настраивает подвеску в соответствии с теми дорожными условиями, по которым вот-вот прокатится колесо автомобиля. А количество и назначение индикаторов может пояснить только сам производитель — повторяю: читайте Инструкцию по эксплуатации.

Индикаторы внешних световых приборов

Если значки на приборной панели, имеющие отношение к внешнему освещению, всем известны и понятны, поскольку относятся к индикаторам того самого «общего назначения», то о специфических указателях следует рассказать отдельно.

К «общим» относятся указатели поворотов, габаритные и дневные огни, ближний и дальний свет, противотуманные передние и задние фонари и так далее. А специфических значков даже несколько групп:

— Символы экономии топлива и экологических приемов езды

— Символы и значки на приборных панелях дизельных автомобилей

— Символы и значки на приборных панелях гибридных автомобилей

— Символы и значки на приборных панелях электромобилей

Символы экономии  топлива

Расшифровка индикаторов этой группы не столь сложная задача, поскольку этих значков  всего два. Оба ярко зеленого цвета, и  основное их назначение сводится к тому, чтобы подсказывать водителю, что, мол,  уважаемый, пора переходить на более высокую передачу. Один из этих символов – слово «Eco», другой – слово  «Shift». Оба указания управляющей программы не являются обязательными к исполнению, а носят исключительно рекомендательный характер.

Символы на приборной доске дизельных автомобилей


Традиционные бензиновые (и газовые) ДВС используют в своей работе, помимо топливной, еще и систему зажигания. У дизелей подобной системы нет, процесс воспламенения топливной смеси происходит за счет сжатия ее в цилиндре. Но свои «служебные» значки на приборке любой дизельный автомобиль имеет.

    Данный индикатор указывает на наличие и работу свечи накаливания в дизельном авто (имеется на любом дизеле любого поколения).


   Предупреждение о сажевом фильтре, на который сервисменам уже следует обратить внимание (устанавливается в современных авто последних поколений).


   Предупреждение о проблемах с качеством выхлопных газов, и в свой ближайший визит на СТО следует обратить внимание на систему EGR – рециркуляции выхлопных газов.

 Неполадки с  сажевым фильтром, который надлежит чистить либо заменить.


       .... Наличие проблем в дизельной топливной системе, например, воды.

Символы и значки на приборной панели гибридных автомобилей и электромобилей

Значки на приборной панели  гибридов  — также весьма специфичны. Сегодня по нашим дорогам ездит немало гибридных авто и электромобилей, и  их индикаторы указывают, как в данный момент (он-лайн) и в каком режиме работает гибридная система.




Внимание!

Я специально повторюсь, поскольку это крайне  важно: не только в гибридном, а в ЛЮБОМ автомобиле мигающий значок на приборной панели, означает не просто «какую-то проблему с автомобилем», а предписывает немедленную остановку и необходимость связаться со своим менеджером, серсименом, официальным дилером и тп.

А вот сводная и (также ещё раз повторюсь) довольно не полная таблица индикаторов этих специфичных авто:

Также дополнительные указатели:



     Индикаторы зарядки высоковольтной батареи


    или  — включен режим тяги только на  электродвигателе (для гибридов)

Резюме:

Во-первых, как я уже говорил — читайте Инструкцию. Во-вторых, также очередной раз повторяю: игнорирование сигналов на приборной панели — есть преступление против своего железного друга. Потери, в том числе и финансовые, могут оказаться катастрофическими. Если в какой-то момент вы подумаете: «Это невыносимо, он меня уже достал, этот оранжевый значок, ну его…», тогда и автомобиль подумает: «…да ну его, этого владельца»… И — остановится где-нибудь посреди поля.

Чтобы этого не произошло, следует систематически проводить профилактику (регламентные ТО), что, как известно, куда менее накладно, чем лечить потом болезнь. А найти профильный вашей марке автосервис, да еще и в вашем регионе, обрасти или  районе, вам поможет сайт Autobooking.com
