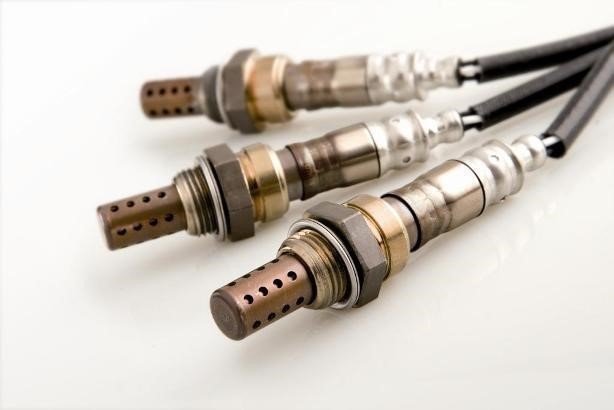

Что такое лямбда зонд в машине и как его проверить

Для чего нужен лямбда зонд? Экология на сегодняшний день является очень острым вопросом. На новые автомобили ставится все больше катализаторов, которые значительно снижают содержание вредных веществ в выхлопных газах. Но без контроля и правильных условий эффективно работать эта система не сможет. Для этого и нужен лямбда зонд, который следит за составом выхлопных газов.

Из чего состоит и какое устройство работы лямбда зонда?

Лямбда зонд - один из важных датчиков в автомобилях с инжекторным впрыском топлива. Он считает количество кислорода в выхлопных газах. ЭБУ (Электронный блок управления) системы впрыска топлива принимает сигнал от датчика и, с его помощью, может регулировать количество подаваемого топлива в цилиндры и выставляет угол опережения зажигания для получения максимально производительной топливо-воздушной смеси.

Электронный блок изначально получает информацию об объеме воздуха, который попал во впускной коллектор от расходомера воздуха, который находится за воздушным фильтром автомобиля. Еще одним «источником информации» электронного блока управления является датчик абсолютного давления. Вакуумная трубка подключена одним концом к датчику абсолютного давления, а другим - к впускному коллектору. Именно по показаниям этой вакуумной трубки датчик абсолютного давления отправляет сигнал на ЭБУ.

Ориентируясь по полученным данным, Электронный блок управления «решает» сколько впрыснуть топлива в цилиндр через форсунки, а по датчику лямбда зонд он решает нужно лить больше или меньше бензина для оптимальной работы автомобиля. Это и есть принцип работы лямбда зонда.

В большинстве автомобилей стоит один лямбда зонд, но сегодня можно встретить машины и с двумя датчиками. Применение двух датчиков кислорода, позволяет усилить контроль, за выхлопными газами автомобиля. Это поможет достигнуть наиболее эффективной топливо-воздушной смеси и работы катализатора с учетом всех факторов.

Чтобы разобраться, как работает лямбда зонд лучше, нужно понять, из чего он состоит.

Датчик кислорода - это два электрода: внешний и внутренний. Внешний электрод датчика кислорода изготовлен из металла с керамическими изоляторами и его наконечник покрыт платиной методом напыления и из-за этого очень чувствителен к кислороду. Он просчитывает количество кислорода в выхлопных газах.  Внутренний электрод изготавливается из циркония и его рабочая  температура до 1000°С, именно по этой причине кислородные датчики оснащены подогревателями. Это очень помогает лямбда зонду работать в момент холодного запуска двигателя.

Датчик кислорода бывает двух видов:

• двухточечный датчик
• широкополосный датчик.

Внешний вид конструкции датчиков почти одинаковая, но выполняют они свои функции по-разному.

Двухточечный датчик содержит два электрода. Он подсчитывает коэффициент избытка воздуха в топливной смеси. Есть определенные параметры и нормы. Этот коэффициент в идеальных условиях равен единице. Но из-за некачественного бензина и не слишком чистого кислорода в наших городах он равен приблизительно 1,03 - 1,05.

Широкополосный датчик - это более новая версия лямбда зонда. В нем находятся два керамических элемента, закачивающий и двухточечный. Закачивающий элемент – физически закачивает в себя кислород из отработанных газов автомобиля, с использованием определенной силы тока.

Признаки неисправности лямбда зонда?

Лямбда зонд - уязвимый датчик автомобиля. Его срок службы зависит от условий эксплуатации двигателя автомобиля. Но в среднем ресурс лямбда зонда составляет от 40 тысяч до 80 тысяч километров.

Лямбда зонд признаки неисправности:

1. увеличение расхода бензина;
2. нехарактерный запах из выхлопной трубы;
3. лампочка «check engine».

Датчик улавливает большое количество факторов, которые влияют на работу автомобиля, но особенно чувствителен датчик лямбда-зонд к качеству топлива. Так как основная функция его связана именно с выхлопными газами, а качество бензина является самой первой причиной неправильного соотношения углекислого газа и кислорода из топливо-воздушной смеси.

Самый главный момент в автомобиле - впрыск топлива. Именно поэтому неисправность этого датчика влияет на расход топлива. ЭБУ автомобиля не получает правильную информацию о составляющей выхлопных газов и из-за этого может лить больше топлива. Оно не успевает полностью сгорать и просто остается в выхлопной системе в виде черного нагара. Этот налет мешает датчику работать. Можно использовать жидкости для чистки и самостоятельно протирать датчик, но не проще ли просто проконсультироваться на ближайшей СТО?

Если же ЭБУ не получает никакой информации от лямбда зонда, то он начинает работать по аварийной карте. Аварийная карта - это шаблон, который загружен в «мозги» автомобиля для оперативного реагирования. При этом на приборной панели обязательно должен загореться значок  «check engine», который даст сигнал автовладельцу, что нужно обязательно обратиться к автомеханику и выяснить причину поломки.

Есть еще несколько «сигналов», которые могут свидетельствовать о неисправности лямбда зонда. Один из самых заметных это нехарактерный запах из выхлопной трубы. Значит лямбда зонд не справляется со своей задачей и не посылает сигнал на ЭБУ. Но этот признак очень «обобщенный», так как запах может означать еще и выход из строя свечей, катушек, катализатора и т.д.

 В случае поломки лямбда зонда также может пострадать и EGR система. В этом случае вакуумный клапан системы EGR будет неправильно функционировать.

Как проверить лямбда зонд?

У всех инжекторных автомобилей есть блок управления, он позволяет диагностировать причину поломки в определенном узле. При неисправности на приборной панели автомобиля обязательно загорится лампочка «Check Engine». Сейчас автоконцерны делают все возможное для того, чтобы автовладельцы быстро могли понять и предотвратить выход из строя любого узла автомобиля. Лампочка «Check Engine» - это один из главных знаков, что нужно ехать на станцию.

Проверить работу датчика лямбда зонда можно при посещении станции, где проведут компьютерную диагностику и выяснят причину неисправностей. На станции механики должны будут подключить провод в диагностический разъем авто и снять цифровой код ошибки. По показаниям компьютерной диагностики будет понятно, что не так с узлами автомобиля и какая причина поломки. Если компьютерная диагностика не показала ошибок, то есть еще «механическая» проверка лямбда зонда. Можно снять датчик и проверить нет ли там нагара из-за неполного сгорания топлива. Тогда его можно просто почистить. Так же можно использовать другие виды проверки. Такие как проверить лямбда зонд тестером или подключить вольтметр. На станциях механики меряют сопротивление лямбда зонда, подключив тестер, или меряют вольтметром напряжение, которое лямбда зонд посылает на электронный блок управления. Проверка датчика вольтметром - это не самая точная и продуктивная диагностика, так как вольтметр не покажет реальные причины поломки. Он может проверить только подачу тока на «мозги» автомобиля. Но если на станции нет возможности проверить с помощью компьютера, то механики используют вольтметр.

Лучше всего не заниматься диагностикой и починкой такого сложного узла автомобиля, как лямбда зонд, самостоятельно, а обратиться за помощью на СТО. Через сервис «Autobooking» можно выбрать самую удобную станцию техобслуживания и найти квалифицированную команду автомехаников для ремонта Вашего автомобиля. Специалисты качественно и быстро смогут произвести процедуру "замена лямбда зонда" или проверить состояние этого узла.
