Компьютерная диагностика авто: когда и зачем?

Компьютерная диагностика автомобиля способна не только провести комплекс необходимых и, зачастую, обязательных операций по контролю состояния электронной и электрической начинок авто, но также и проверку «механики», включая подвеску, двигатель, трансмиссию и так далее. А уж диагностика систем автомобиля — так это и вообще в первую очередь!

Зачем нужна диагностика автомобиля?

Конструктивно современный автомобиль является сегодня крайне сложным сочетанием механики, гидравлики, электрики и, главное, электроники. А без последней — подавляющее большинство систем, агрегатов и узлов автомобиля банально не смогут работать.

Электрическое и электронное оборудование автомобиля включает в себя следующий перечень основных систем, а это:

• система питания, вне зависимости от типа топлива – бензин, дизель, газ, гибрид или «чисто электрический»;
• система зажигания (это и далее касается так называемых традиционных двигателей внутреннего сгорания, ДВС);
• система газораспределения;
• система смазки всех движущихся частей и механизмов авто;
• система охлаждения не только ДВС, но и некоторых других механических узлов, как, например, тормозов, коробок передач и других элементов трансмиссии и ходовой части.

Электронный блок управления (ЭБУ) автомобилем держит под контролем все периферийные электронные блоки управления системами и механизмами:

• системы управления ДВС;
• ЭБУ тормозной системы (в частности, ABS);
• системы удержания автомобиля в пределах полосы движения на скользких покрытиях – ESP, круиз-контроля, системы контроля слепых зон и многих других «электронных помощников» активной системы безопасности автомобиля;
• ЭБУ пассивной системы безопасности автомобиля (датчиков удара в лонжеронах и не только в них, преднатяжителей ремней с пиропатронами, подушек безопасности водителя и пассажиров (SRS), там, где они конструктивно предусмотрены) и тд;
• систему управления блоком комфорта, систем кондиционирования и вентиляции салона;
• управление наружными и внутренними световыми приборами;
• системы защиты авто от несанкционированного доступа (иммобилайзера, сигнализации, GPS или GSM и тп);
• управление так называемым дополнительным заводским и дополнительно инсталлированным оборудованием.

Фактически каждый из этих электронных блоков является своеобразным микрокомпьютером, куда всевозможные датчики, актуаторы и другие исполнительные устройства передают свои данные. Например, только у блока управления двигателем имеется связь с датчиками положения коленчатого и распределительного валов, с расходомером воздуха, с искровым и топливным распределением, с инжекторами, с регуляторами холостого хода  и тд, и тп.

Все блоки ЭБУ связаны между собой посредством так называемой CAN-шины, которая производит скоростную передачу данных, что и позволяет осуществлять согласованную и бесперебойную работу всех систем автомобиля. Не только сам «центральный ЭБУ», но и каждый из периферийных, имеют собственные диагностические разъемы, однако последними пользуются только «узкие» специалисты.

С центрального диагностического разъема снимают данные о неисправностях групп элементов; производят общий и оперативный контроль за работой устройств (коррекцию углов опережения зажигания, согласование моментов искрообразования и его продолжительности, время и продолжительность впрыска и тд); стирают накопившиеся ошибки и даже перепрограммируют отдельные системы и их управляющие блоки.

Исходя из всего выше написанного, следует сказать, что к компьютерной диагностике своего авто следует (ВСЕГДА) относиться с полным вниманием и серьезностью.

Типы диагностических устройств

Что такое интерфейс и из чего он складывается? Это диагностический разъем, далее – кабели для присоединения диагностического прибора к системам автомобиля, само диагностическое устройство, плюс система команд согласования бортового компьютера с диагностическим оборудованием (протоколы обмена).

Для диагностики автомобилей применяется полноценные компьютеры (как правило, сегодня это ноутбук), а также планшеты и даже…  смартфоны (современный телефон — это также персональный компьютер, который способен проводить диагностику автомобиля).

Поиск и устранение неисправностей производится путем анализа кода ошибок, которые собираются и накапливаются в бортовом компьютере автомобиля.

Существует несколько видов такого рода специальных приборов:
1. Дилерские сканеры.

Как правило, они работают с конкретной маркой, а также с некоторыми родственными брендами в пределах группы компаний (например, VW Group, Renault-Nissan Group, PSA Peugeot-Citroen Alliance и так далее). В них применён весьма широкий набор функций не только контроля и диагностики, но и перепрограммирования целой массы различных параметров. Подобным сканерам удается не только выдавать и расшифровывать коды ошибок, но также указывать места их появления, проводить диагностику по самым различным алгоритмам, выдавая даже возможные или вероятностные причины ошибок, а также способы устранения проблем и устранения неисправностей.

Вот так может происходить диагностика автомобиля одного из премиальных брендов

2. Мультимарочные сканеры.

Такие умеют работать с довольно широким «парком» автомобилей и марок, что является их основным преимуществом, а из недостатков следует отметить «меньшую глубину» диагностики.  Кроме того, не все они умеют перепрограммировать блоки управления, и не многие из них приспособлены к детальной расшифровке кодов ошибок. Некоторые производители используют разные протоколы обмена данными, и порой даже разные конструкции диагностических разъемов. Основной особенностью «мультимарочников» является как раз то, что они поддерживают одновременно несколько протоколов и снабжены иногда целым набором кабелей и переходников-адаптеров.

Но для «серьезной работы» с системами автомобиля, повторяю, — не готовы. Универсальные сканеры в основном распространены в среде специалистов большинства так называемых «серых» дилеров и «многомарочных» (мультибрендовых) сервисных центров.

Так может выглядеть «мультимарочный» диагностический комплекс

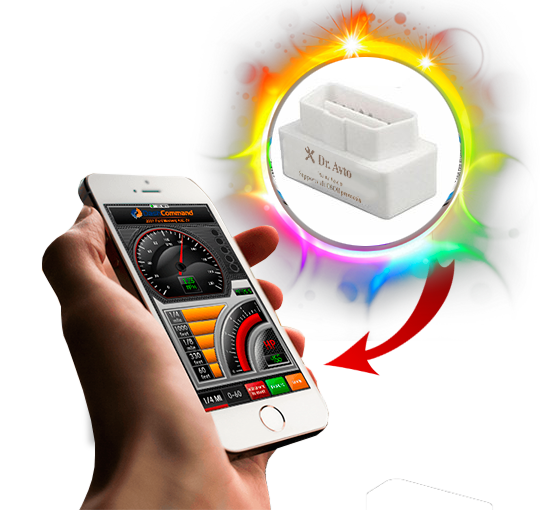

3. Любительские сканеры и мотор-тестеры.

Эти представляют собой специфический разъем, которые используются для подключения к диагностической колодке бортового компьютера автомобиля, а также специального ПО и/или приложения к телефону (смартфону). Работают они, зачастую, даже по bluetooth-протоколу, просты в обслуживании и использовании. Однако с помощью подобного сканера (и смартфона) можно лишь проверить (а иногда даже сбросить) некоторые несистемные ошибки, а также выполнить некоторые другие сервисные операции. Но для серьезной работы с автомобилем, тем более для изменения параметров работы его систем такой сканер не рассчитан и функционал его крайне ограничен.

Такие и подобные диагностические приспособления продаются в интернете — информативно, просто и доступно.

Что проверяется при компьютерной диагностике?

Наиболее популярным в этой группе опросов является еще и такой: а можно ли провести компьютерную диагностику самостоятельно своими силами?

Ответ: провести диагностику — можно, но скорректировать работу какой-либо из систем автомобиля — нельзя.

Почему?

А потому, что любительские, в том числе полупрофессиональные и некоторые мультимарочные сканеры, способны лишь «обозначить проблему», найти ошибки, расшифровать их коды и «довести до сведения». Максимум, на что способно такое диагностическое оборудование, так это «вытереть» ошибку из памяти бортового компьютера авто, но не всегда могут указать место неисправности и, главное, не имеют возможности решить саму проблему.

Компьютерная диагностика двигателя — один из важнейших параметров «здорового образа жизни» вашего автомобиля.  Если вы посетите специализированный сервисный центр или профильную вашей марке СТО, тогда вероятность высокого качества этой самой компьютерной диагностики вырастет многократно. Ведь даже в универсальных «многомарочных» сервисных центрах работают специалисты, которые сумеют не только, например, определить положение электронной дроссельной заслонки в вашем двигателе, но и получить массу иных параметров. Более того, они способны изменить некоторые параметры для более качественного сгорания топлива, для повышения КПД двигателя и его систем, в конце концов, привести указанные параметры в максимально экономичный (или, наоборот, в максимально производительный) режим.

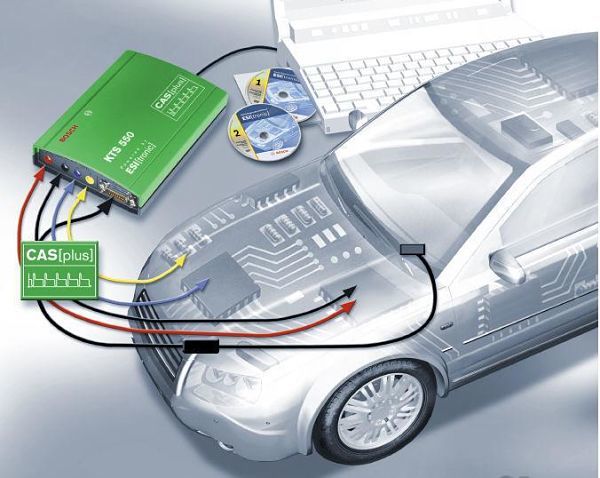

Такова принципиальная схема полноценной и всеобъемлющей диагностики современного авто

Когда нужно делать компьютерную диагностику?

Данная (и весьма важная) процедура прописана в Сервисной книжке вашего автомобиля. Для одних марок и моделей посещение сервисного цента регламентировано десятью тысячами километров пробега, для других регламенты прописаны — по 20-тысячному или 50-тысячному «периодам». Все зависит от производителя, марки, модели, а иногда даже — от модификации модели.

Помимо регламента могут возникать ситуации, когда автовладелец начинает слышать непривычные звуки, чувствовать изменения в поведении своего автомобиля. Это также повод обратиться на СТО и лишний раз провести диагностику, ведь профилактика всегда была и есть эффективнее (и дешевле) любого лечения.

Кроме того, производителями предусмотрены несколько сценариев оповещения владельца о «непорядках» в автомобиле. Это – пиктограммы и различные сигнальные лампочки и светодиоды на приборной панели.

Общие правила для водителя при появлении таких сигналов – следующие:

• желтый или оранжевый сигнал на приборке означает появление проблемы, но не призывает к обязательному посещению автосервиса;
• желтый мигающий говорит: «следует посетить СТО при первой же возможности»;
• красный обязывает водителя немедленно прекратить движение и вызывать эвакуатор.

Разные производители (и для различных регионов мира) предусматривают различные алгоритмы и приемы оповещения водителя. У одних это — оранжевая пиктограмма двигателя, у других — загорается надпись «Check engine» и так далее. А всего в современном автопроме применяется почти полторы сотни (!) различных указателей — подробнее о них читайте в Инструкции по эксплуатации вашего автомобиля.

ТОП-5 вопросов о компьютерной диагностике

Если (как выражаются некоторые сервисмены и автовладельцы) «горит чек» или проявилась пиктограмма двигателя (или любая другая), то иногда достаточно остановиться и «перезапустить систему». То есть, следует заглушить двигатель и снова его завести.

Иногда для «сброса» нужно отсоединить и снова присоединить минусовую клемму аккумулятора, пиктограмма или предупреждающий сигнал с приборной панели исчезнет, но сама проблема — вполне вероятно — может остаться.

Проверка авто перед покупкой — также весьма популярная (и нужная) процедура, но в любом случае, даже при малейшей, непонятной вам, ситуации, лучше сразу остановиться и набрать мобильный телефон своего более опытного родственника, приятеля или знакомого сервисмена-механика. Словом, нужно немедленно попытаться выяснить причину.
